Таблица с характеристиками оборудования, представленного в подборке, поможет быстро сравнить пятерку аппаратов. Другие же модели, описания которых не удалось втиснуть в рамки небольшой статьи, можно найти в каталоге вертикальных сверлильных станков.

+5 видео
+8 фото
PROXXON TBM 220

Компактность, очень малый вес, тихая работа, высокая скорость вращения патрона, точная регулировка глубины сверления, совместимость со множеством аксессуаров и приспособлений.


Малая мощность, цанговый патрон.


С первого взгляда на PROXXON TBM 220 может показаться, что это какая-то игрушка. Отнюдь. Это полноценный сверлильный станок, хотя и миниатюрный. В принципе, он ничем не отличается от своих «взрослых» собратьев, которые используются в цехах предприятий, кроме очень компактных размеров и вытекающих из них особенностей. Ключевая из них — это небольшая мощность. Двигателя мощностью всего 85 Вт хватит далеко не всем. Подобные станки используют там, где в приоритете не мощность, а точность — в мастерских, которые изготавливают ювелирные изделия и бижутерию, делают детали для нужд оптики и точной механики, сверлят отверстия в печатных платах для электроники, а также занимаются конструированием масштабных моделей.

Как и другие сверлильные станки вертикального типа, PROXXON TBM 220 состоит из плиты основания (литой алюминиевый сплав, 120x220 мм), вертикальной колонны (закаленная хромированная сталь, высота 340 мм, диаметр 20 мм) и «головы», внутри которой находятся электромотор, шкивы ременного привода и механизм опускания шпинделя (ход 30 мм). «Голова» может двигаться по колонне вверх и вниз, фиксация положения осуществляется с помощью двух зажимов. Станок высокооборотный, имеет три скорости (1800, 4700 и 8500 оборотов в минуту). Удобный рычаг, используемый для подачи сверла, позволяет точно дозировать силу нажима. Шкала регулировки с фиксатором обеспечивает точную настройку глубины сверления и позволяет делать серии идентичных отверстий.

У данного станка цанговый патрон (решение не оптимальное, но вполне объяснимое, учитывая размеры оборудования). К нему прилагаются 6 цанг разных размеров для оснастки, имеющей хвостовики диаметром от 1 до 3.2 мм. Если вы предпочитаете другие способы фиксации миниатюрных сверл, то компания PROXXON предусмотрела множество вариантов решения этой проблемы в виде сменных патронов разных типов и размеров. Благодаря тому, что вал станка имеет резьбу 3/8", к нему подходят все патроны соответствующего стандарта. Кроме них, производитель выпускает множество полезных аксессуаров и приспособлений, расширяющих возможности сверлильных станков данной марки. Чтобы сделать работу более удобной и точной, к станку можно прикупить, к примеру, тиски PROXXON MS 4. А в каталоге аксессуаров для оборудования PROXXON есть даже такие интересные вещи, как координатные столы PROXXON KT 70 (с ручным маховичком) и PROXXON KT 50 (с шаговыми электродвигателями, позволяющими переделать PROXXON TBM 220 в станок с ЧПУ).

Другие производители таких маленьких сверлильных станков практически не выпускают, предлагая обходиться гравировальными аппаратами или дрелями, фиксируя их в стойках и зажимах. Но они и близко не обеспечивают той же точности сверления и тех же уровней комфорта и безопасности во время работы. А более крупные станки нельзя так же легко, как PROXXON TBM 220, который весит всего 3.3 кг, переносить с места на место, ставить на письменный стол, чтобы поработать, или прятать в тумбочку, когда он не нужен. Стоит также отметить, что данный станок работает очень тихо (благодаря маломощному двигателю, конечно же). Шум от него не превышает 70 дБ. Поэтому его можно использовать в квартире или сверлить на балконе, не особо раздражая домочадцев и соседей.

Но если мощность в 85 Вт вам категорически не подходит, предлагаем присмотреться к 300-ваттному сверлильному станку PROXXON TBH от того же производителя (стоит он, правда, в два с лишним раза дороже).


Малый вес, 9 скоростей, наклон опорной плиты.


Основание из штампованной стали, хлипкая колонна.


Инструкция по эксплуатации станка Einhell Classic TC-BD 500 уверяет, что его можно использовать для сверления металлов (включая сталь, алюминий и бронзу). Спорить не будем, наверняка можно. Не зря он имеет целых 9 скоростей (в диапазоне от 300 до 2410 об/мин), которые позволяют очень точно подбирать режимы резания, исходя из свойств обрабатываемого материала, диаметра сверла и его заточки. Но по характеристикам и конструкции данного оборудования заметно, что производитель ориентировался, в первую очередь, на нужды тех мастеров, которые работают преимущественно с деревянными заготовками.

У станка двигатель средней мощности (500 Вт). Ключевой патрон рассчитан на использование оснастки с хвостовиками диаметром до 13 мм. Пиноль имеет ход 50 мм. Для регулировки глубины сверления предлагается использовать лимб с ограничителем. Опорная плита, на которую ставятся заготовки, имеет размер 170x170 мм и может наклоняться влево и вправо на 45°. Естественно, при наклонном сверлении заготовку следует фиксировать на столе с помощью струбцины, которую нужно приобрести отдельно. Для более удобной работы на сверлильном станке также не помешает купить станочные тиски с возможностью крепления на опорной плите.

Аппарат получился достаточно легким. Он весит около 14 кг, поэтому его можно самостоятельно, не особо напрягаясь, поднимать, переносить и переставлять с места на место. За счет чего же удалось обеспечить столь малый вес? Конечно же, за счет того, что его конструкция не настолько прочная и жесткая, как у тех сверлильных станков, которые можно встретить на производстве. К примеру, основание у станка не литое, а штампованное, а колонна — не цельнометаллическая, а трубчатая. Поэтому во время сверления не следует требовать от станка невозможного и «давать ему жару». Слишком налегая на рычаг подачи, можно добиться лишь того, что колонна изогнется, а основание — деформируется. С некоторым недостатком жесткости владельцы успешно борются «колхозными» методами (трубу заливают раствором, основание укрепляют «косынками», под столик приваривают уголки и т. п.). Но рекомендации насчет того, как усилить станок Einhell Classic TC-BD 500, выходят за рамки данной статьи (тем более, что инструкций и советов полно в интернете).

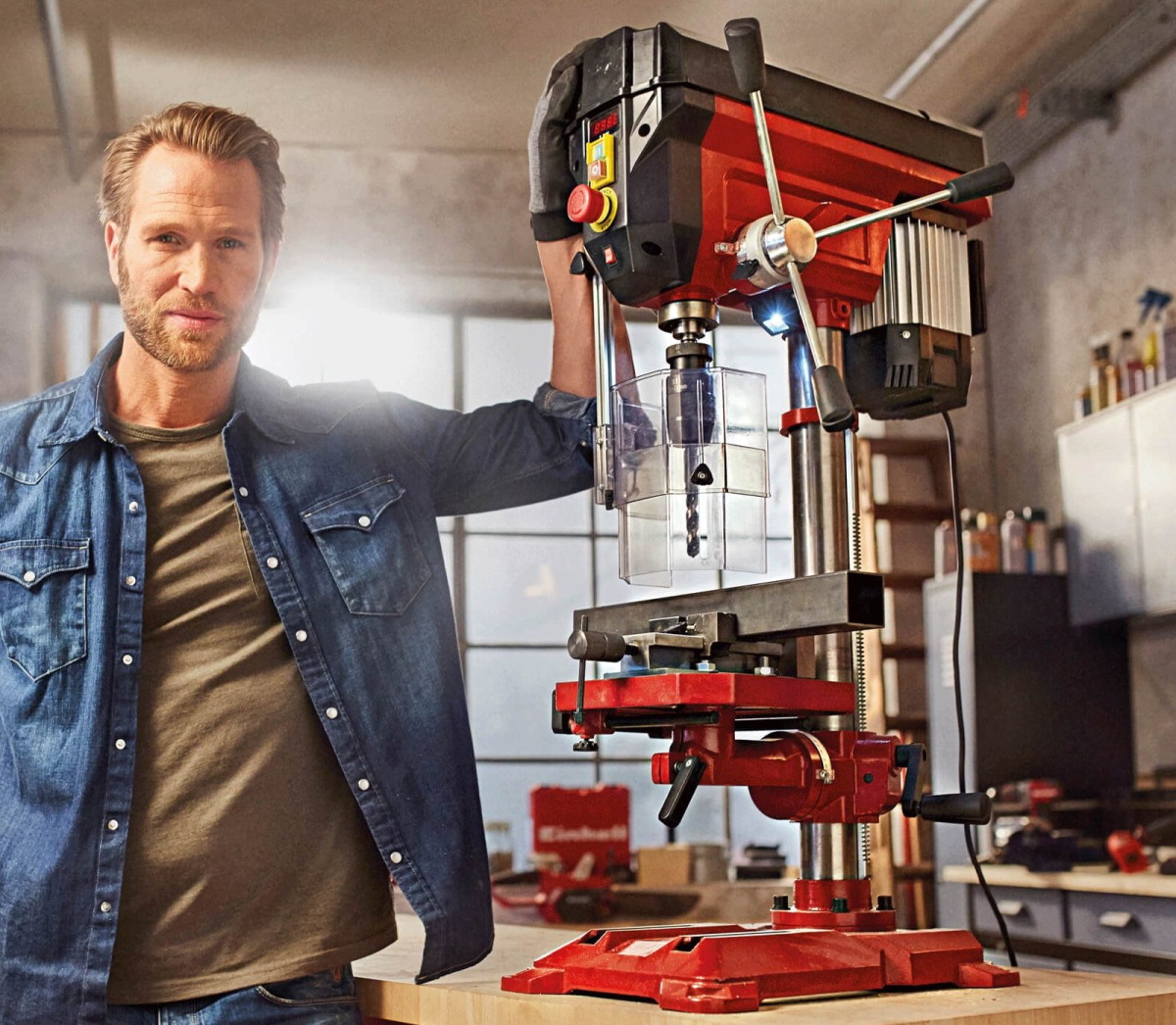

Фирма Einhell — один из немногих производителей инструментов, у которого в каталоге не один-два сверлильных станка, а целая линейка. Поэтому, если вас не устраивает Einhell Classic TC-BD 500, можете обратить внимание на другие модели, которые имеют мощность 350 Вт, 450 Вт или 630 Вт. Также представляет интерес сверлильный станок Einhell Blue BT-BD 501, который очень похож на рассматриваемую модель, но отличается цветом, размером патрона (16 мм), передаточными числами на шкивах (под сверла чуть больших размеров) и некоторыми другими незначительными деталями.

+4 видео
Ryobi RDP102L

5 скоростей, лазерный маркер, тихая работа, наклон опорной плиты.


Неудобная фиксация верхней крышки, хруст при пуске и остановке мотора.


На сверлильном станке Ryobi RDP102L установлен 390-ваттный двигатель. Этой мощности вполне достаточно для деревообработки или работы в гараже (хотя для работы крупными сверлами и коронками 390 Вт, конечно же, не хватит). Под крышкой ременной трансмиссии скрываются два шкива и «бегающий» по ним ремень. Общее количество скоростей равно пяти (от 510 об/мин до 2430 об/мин).

Поскольку станок поставляется в полуразобранном состоянии, у владельца во время сборки есть возможность подробно ознакомиться с конструкцией оборудования (сборка занимает минут 30, почти все необходимые для этого инструменты прилагаются). К числу удачных решений можно отнести основание и опорную плиту— они литые, чугунные и массивные. В основании есть два отверстия для крепления к верстаку (хотелось бы четыре для более надежной фиксации). Колонна сделана из стальной трубы, но при этом имеет приличную толщину стенок и при обычной «домашней» эксплуатации изгибаться не должна. Моторный узел крепится к колонне всего двумя маленькими шпильками, но держится надежно. Стол регулируется по высоте и углу наклона (его можно наклонять влево и вправо на 45° для сверления под углом). Станок поставляется с ключевым патроном, рассчитанным на использование сверл диаметром до 13 мм (при острой необходимости можно использовать и промышленную оснастку с хвостовиками под конус Морзе MK2). Есть регулируемый ограничитель глубины сверления, очень полезный при выполнении повторяющихся операций (но следует отметить, что этот ограничитель пластиковый и хлипкий, поэтому довольно быстро ломается и требует замены). Станок оснащен маркером, который рисует лазерными лучами крестик в той точке, куда направлено острие сверла. В неудачные технические решения можно смело записать крышку трансмиссионного отсека. Она сделана из тонкой пластмассы и крепится очень неудобно — с помощью маленького винтика, который нужно откручивать отверткой. Из-за столь сложного и неудобного доступа к трансмиссии процесс переключения скоростей занимает слишком много времени. Многие также отмечают бесполезный прозрачный щиток перед патроном. Его часто снимают, так как он мешает менять сверла. Ryobi RDP102L работает очень тихо (например, при сверлении металла скрип от трения сверла о заготовку звучит громче, чем шум от двигателя). Возле работающего станка можно спокойно разговаривать, не повышая голос. Но при запуске и остановке двигателя слышен громкий хруст. Этот треск является нормой (он означает, что срабатывает центробежный механизм защиты мотора), и его не следует пугаться, хотя он очень неприятный.

Станок Ryobi RDP102L пользуется спросом у домашних мастеров. Пользователи отмечают, что он входит в число лучших «бытовых» моделей сверлильного оборудования среди тех аппаратов, что предлагает рынок в среднем ценовом диапазоне. У него достаточно надежная конструкция, качественное литье, практически отсутствуют люфты, и его не требуется особо «дорабатывать напильником» после распаковки и сборки, как это нередко бывает с бюджетными сверлильными станками. Да и сама марка Ryobi достаточно авторитетная, а ее сервисные центры и магазины, занимающиеся продажей аксессуаров и расходников, есть во многих странах и регионах.

+3 видео
+9 фото
Scheppach DP 19 Vario

Бесступенчатая регулировка оборотов, лазерный маркер, дисплей, поворотная конструкция, наклон опорной плиты.


Вибрация крышки трансмиссии и кожуха двигателя.


Станок Scheppach DP 19 Vario оснащен однофазным двигателем. Его мощность равна 550 Вт — вполне достаточно не только для домашней столярки, но и для слесарных работ. Конструкция аппарата создает впечатление надежной и долговечной. Основание и опорная плита сделаны из чугуна. На основании стоит толстая и прочная стальная колонна диаметром 60 мм, которая держит на себе моторный узел. Станок имеет поворотную конструкцию и может вращаться влево-вправо вокруг вертикальной оси. Эта способность пригодится, когда придется сверлить заготовку, которая не помещается на стол (имеющий размер 198x194 мм). А сам стол может перемещаться по зубчатой рейке вверх и вниз, поворачиваться вокруг колонны и наклоняться на 45° в обе стороны, позволяя вам подобрать наиболее удобное для работы положение. Патрон может держать оснастку с хвостовиками диаметром от 1 до 16 миллиметров. Он быстрозажимной (затягивается вручную, без ключа), что очень экономит время, когда нужно часто менять сверла, переключаясь с обработки одной детали на другую. Ход шпинделя составляет 60 мм. В процессе работы пользователь может контролировать глубину погружения сверла сверления по лимбу с четкой разметкой и ограничивать ее с помощью стопора.

Слово Vario в названии станка означает вариатор — бесступенчатую ременную трансмиссию. Пользователь может менять частоту вращения шпинделя (в диапазоне от 440 об/мин до 2580 об/мин) с помощью рукоятки на левой стороне «головы». Ее можно настраивать с большой точностью — до 10 оборотов в минуту. Таким образом, в отличие от многих других производителей станков, Scheppach не заставляет вас лазить под крышку трансмиссионного отсека и вручную перекидывать ремень с одного шкива на другой каждый раз, когда нужно поменять скорость. Вы просто легко и плавно поворачиваете рукоятку — и частота вращения меняется, а ее текущее значение отображается на цифровом дисплее. Поэтому сверлильный станок с бесступенчатым вариатором позволяет максимально быстро и точно подбирать оптимальные скоростные режимы, в зависимости от характеристик обрабатываемого материала и размера сверла, зажатого в патроне.

Станок Scheppach DP 19 Vario с первого же взгляда создает впечатление добротного оборудования. Он даже выглядит намного эстетичнее, чем беспородные «бюджетники». Станок сделан из качественных материалов (например, шкивы вариатора — алюминиевые), на чугунных деталях нет дефектов литья, а на пластиковых элементах — облоя. Производитель настолько заботится о том, чтобы создать благоприятное впечатление, что даже сразу вложил в коробку пару батареек, необходимых для работы лазерного маркера.

Но и без недостатков не обошлось. Мы обнаружили один: во время работы станка крышка трансмиссии и кожух двигателя сильно вибрируют с жутко раздражающим звуком. Это легко «лечится» с помощью подручных средств (достаточно подложить резинки под крышки или зафиксировать их изолентой), но все равно странно, что производитель игнорирует такую «особенность» своего оборудования.

В сегменте сверлильных станков для домашней мастерской или небольшого производства у компании «Шеппах» целое море предложений. Нравится DP 19, но на нем не помещаются заготовки? Вот держите Scheppach DP 18 Vario с увеличенных ходом пиноли и столом побольше, но он стоит чуть дороже. Хочется более дешевый вариант, и вариатор не особо нужен? Тогда можно купить Scheppach DP 16 SL с традиционной ременной передачей. Двигатель на 550 Вт — это слишком много для мастерской в гараже? Возьмите 350-ваттный Scheppach DP 13. А убедившись в должном качестве продукции Scheppach, впоследствии коллекцию оборудования можно будет пополнить токарным станком, точилом или компрессором той же марки.

+2 видео
+4 фото
Bosch PBD 40

Малый вес, редукторная передача, две передачи, бесступенчатая регулировка скорости, поддержание оборотов, дисплей, цифровая индикация глубины сверления, лазерный маркер, подсветка, совместимость со множеством аксессуаров и приспособлений.


Цена, биение патрона, шумность, чувствительность к колебаниям напряжения в сети.


Bosch PBD 40 постоянно находится на верхних строчках рейтинга сверлильных станков и в топе продаж. Секрет его популярности состоит в том, что он доверху «нафарширован» многочисленными функциями, которые помогают выполнять сверлильные операции быстрее, точнее и удобнее. Станок оснащен двигателем мощностью 710 Вт. У него быстрозажимной патрон, позволяющий использовать оснастку с хвостовиками диаметром от 1.5 до 13 мм. Для работы по металлу производитель разрешает использовать сверла диаметром до 13 мм, а по дереву — до 40 мм. Режущий инструмент диаметром больше 40 мм (например, крупные перьевые сверла, сверла Форстнера или зубчатые коронки) не пролезет сквозь лапку прижимного приспособления, которое используется для фиксации заготовок.

Интересной особенностью данного станка является редукторная трансмиссия с двумя скоростями. На первой передаче (200 – 850 об/мин) большой крутящий момент и невысокая скорость вращения патрона, на второй (600 – 2500 об/мин) — наоборот. На обеих передачах частоту вращения можно очень точно настраивать с помощью поворотного регулятора на передней панели, контролируя ее по показаниям цифрового дисплея. При этом во время сверления станок, благодаря наличию электронного модуля стабилизации оборотов, поддерживает постоянную скорость вращения, независимо от нагрузки. Но следует отметить, что Bosch PBD 40 отличается чувствительностью к напряжению в сети. Если есть постоянные скачки и просадки напряжения, функция поддержания оборотов работает плохо.

В конструкции станка Bosch PBD 40 нет чугунных деталей, поэтому он имеет малый вес (11.2 кг), и его можно, не надрываясь, переносить с места на место. Литая опорная плита сделана из алюминиевого сплава. Она заодно является основанием, на котором стоит станок. Наклонить ее, чтобы сверлить отверстия под углом, невозможно. На плите стоит колонна с зубчатой рейкой, по которой движется «голова». Она опускается вниз вручную с помощью «штурвала» (ход 90 мм), а в исходное положение возвращается почти самостоятельно благодаря наличию пружины. «Штурвал», кстати, имеет мягкую накладку и поэтому не холодит руки металлом (это важно, ведь при сверлении носить перчатки, как известно, строго запрещено). Есть механический упор, который служит ограничителем сверления. В основании сделаны четыре отверстия, позволяющие прикрутить станок к верстаку или тумбе, чтобы зафиксировать в неподвижном положении (из-за малого веса он не отличается особой стойкостью). В опорной плите также есть Т-образные пазы. Они необходимы для фиксации параллельного упора (входит в комплект) или станочных тисков (подойдут тиски Bosch MS 80 G или PROXXON PRIMUS 75), которые могут послужить более эффективной заменой для штатного эксцентрикового зажимного приспособления. Поскольку основание никак не регулируется, для работы с крупными деталями, вроде досок, реек и металлопрофилей, вам может понадобиться роликовая подставка Bosch PTA 1000. Компания Bosch к данному станку выпускает большое количество аксессуаров и приспособлений, которые продаются отдельно.

Кроме упомянутой выше возможности регулировать обороты без возни с ремнями и шкивами, производитель добавил в конструкцию еще несколько интересных функций, облегчающих жизнь мастера. К ним относятся, например, яркая светодиодная подсветка рабочей зоны и удобный лазерный маркер. Не менее полезен и цифровой индикатор глубины сверления, который помогает быстро делать серийные глухие отверстия. По количеству этих «помощников» у станка Bosch PBD 40 практически нет конкурентов в сегменте домашнего сверлильного оборудования. При этом все органы управления удобные и понятные, а регулировки осуществляются быстро и легко, без «танцев с бубном».

Рассказывая о достоинствах станка, нельзя не упомянуть и о недостатках. У Bosch PBD 40 их несколько. Самый важный — небольшой люфт патрона, который является «врожденным пороком» и есть почти у всех экземпляров станков данной модели. Судя по многочисленным отзывам, биение патрона составляет около 0.2 мм — совсем не критично для столяров, обрабатывающих древесину, но иногда неприемлемо для слесарей, работающих с металлом. Поэтому отметим, что Bosch PBD 40 — не то, что вам нужно, если хотите купить прецизионный сверлильный станок (да и сам производитель отмечает, что это домашнее оборудование, не предназначенное для работы на производстве). Впрочем, в интернете полно видео с инструкциями о том, как устранить люфт патрона у станка Bosch PBD 40, и при наличии прямых рук этот дефект достаточно легко «лечится». Второй недостаток — это шумная работа. Из-за редукторной передачи с прямыми зубьями станок весьма громко завывает во время работы. Поэтому инструкция по его эксплуатации настойчиво советует пользоваться наушниками или берушами.

Но самый главный недостаток станка — это его цена. Bosch PBD 40 считается «Роллс-Ройсом» среди сверлильных станков, и стоит он соответствующе — дороговато для домашней мастерской. Поэтому многие задаются вопросом: можно ли найти что-то похожее, но подешевле? Как ни странно, но существует почти полный аналог — сверлильный станок Scheppach DP 60 (а также его копия Parkside PTBMOD 710 A1). У него такая же мощность и почти идентичная конструкция, он тоже оснащен двухскоростным редуктором с плавной регулировкой частоты вращения, тоже имеет кучу «помощников» (кроме функции поддержания оборотов) и при этом стоит раза в два меньше. Возможно, разница в цене объясняется лишь тем, что у фирмы Scheppach не настолько «раскрученное» имя, как у компании Bosch.
