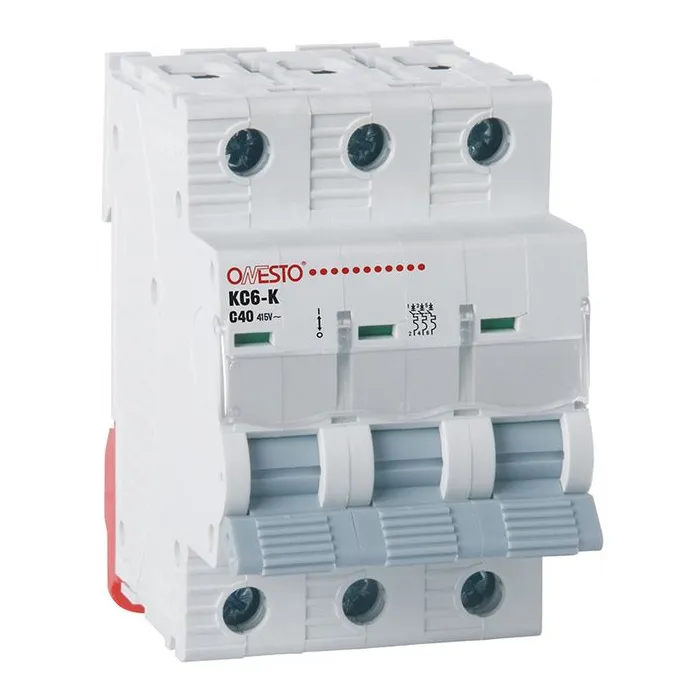

Автомати K

K

— автомати з даною характеристикою відключення розраховані на ланцюги з виключно індуктивним навантаженням – тобто живлення електродвигунів, трансформаторів, деяких видів потужних ламп та інших аналогічних пристроїв, характерною ознакою яких є високий (в кілька разів більше номінального) пусковий струм.

У світлі цього захисна характеристика К передбачає досить специфічні правила відключення. Так, електромагнітний розчеплювач (який відповідає за миттєве відключення автомата) в таких пристроях спрацьовує по-різному: в ланцюгах змінного струму — при перевищенні в 12 разів, постійного — в 18 разів. Зі свого боку, тепловий розчеплювач, що має порівняно великий час спрацьовування, розмикає ланцюг при перевищенні номінального струму всього на 5 %. Ідея подібного формату роботи полягає в тому, що звичайний пусковий струм йде по ланцюгу буквально частки секунди; якщо ж сила струму перевищує номінальну протягом більш довгого часу (достатнього для спрацьовування теплового розчеплювача) — то це, як правило, вже не пусковий струм, а ознака несправності, що потребує відключення живлення.
